Радиочастотный коаксиальный кабель RG316, 50 Ом, многожильный, устойчивый к высоким температурам
- Обзор
- Характеристики
- Отзывы (0)

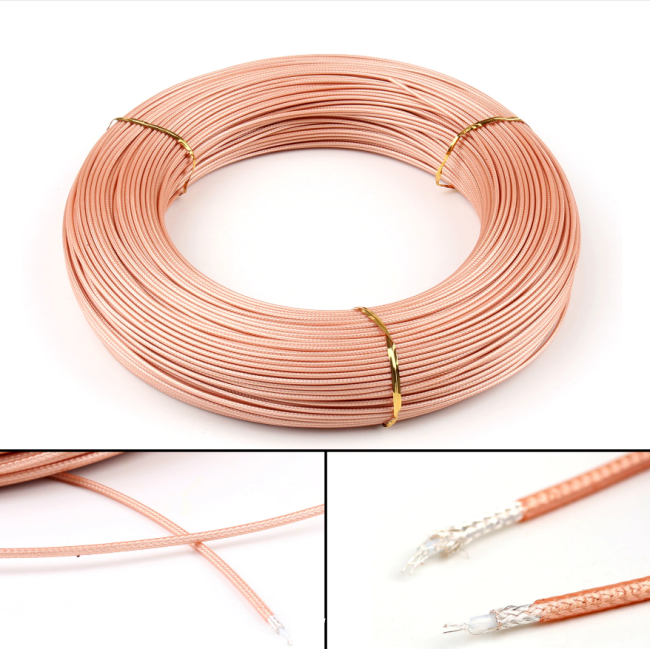

Высокочастотный коаксиальный кабель RG-316 B/U
Волновое сопротивление 50 Ом
Высокочастотный коаксиальный кабель RG-316 B/U применяется в составе антенной, измерительной и СВЧ аппаратуры для передачи высокочастотного сигнала. Рабочий диапазон до 3000 МГц. Диэлектрик - фторопласт. Гибкий кабель с наружным диаметром 2,5 мм. Обладает высокой стабильностью электрических параметров.
Основные характеристики коаксиального кабеля RG-316 B/U:
- Волновое сопротивление 50 Ом;
- Диаметр центрального проводника 0,51 мм. Материал проводника - омедненная сталь;
- Диаметр диэлектрика 1,52 мм. Материал диэлектрика - фторопласт (политетрафторэтилен);
- Диаметр оплётки 1,92 мм. Материал оплетки - медь;
- Внешний диаметр оболочки кабеля 2,5 мм. Материал внешней оболочки - фторированный этилен-пропилен;
- Диапазон рабочих температур -55 ... +200 оС;
- Минимальный радиус изгиба (единичный / многократный): 15 мм / 30 мм;
- Масса 15 кг/км.
Тип кабеля RG-316
Вид кабеля Коаксиальный
Волновое сопротивление 50Ом
Диаметр центр. проводника, мм 0,51 (7 жил x Ø 0,17 мм)
Материал цент. проводника Посеребренная омедненная сталь
Диаметр диэлектрика, мм 1,52
Материал диэлектрика Политетрафторэтилен
Диаметр оплетки, мм 1,92
Диаметр внешнего изолятора, мм 2,5
Материал внешнего изолятора Фторированный этилен-пропилен
Ёмкость, пФ/метр 105
Рабочий диапазон температур -55 ... +200 °C
