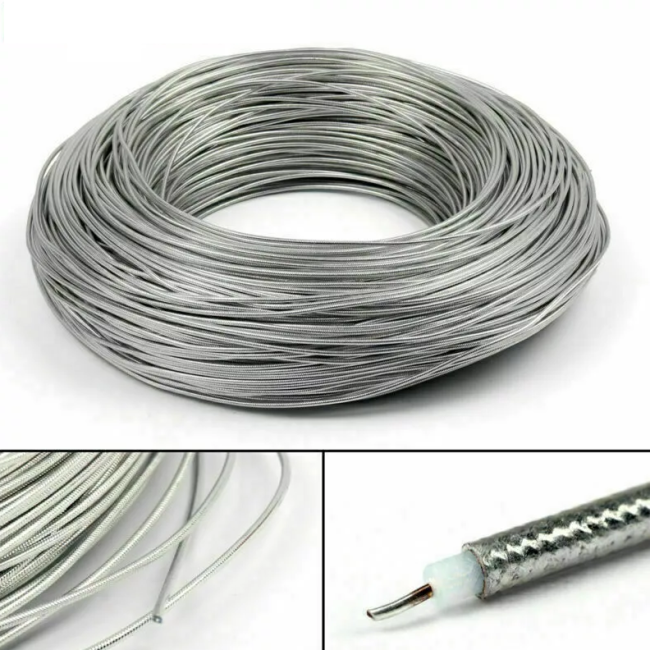

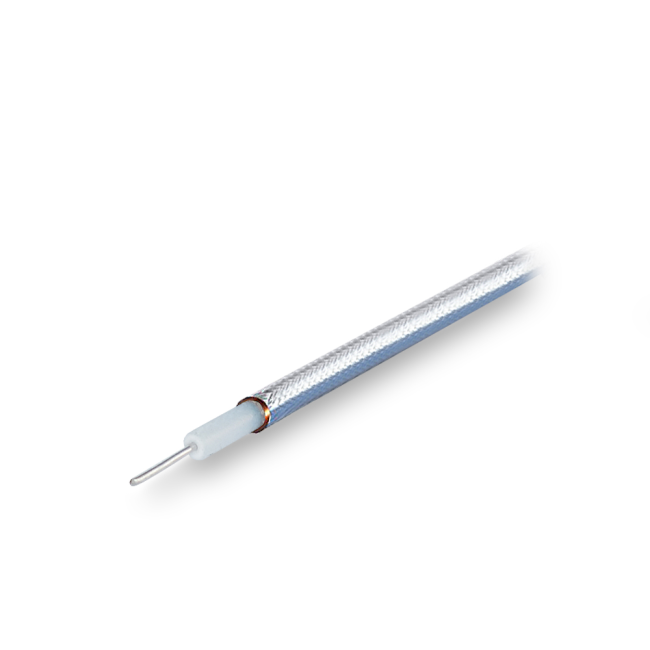

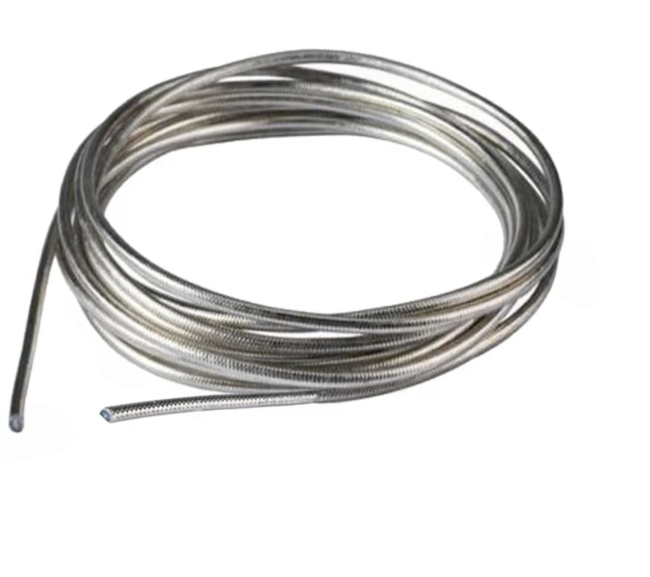

Кабель коаксиальный полужесткий RG-405 (CF086-50), 50 Ом, многожильный, серебряный
- Обзор
- Характеристики
- Отзывы (0)
Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной медной проволоки. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.
Основные характеристики коаксиального кабеля CF086-50
Импеданс: 50±2 Ом
Погонная емкость: 95 пФ/м
Коэффициент укорочения: 1,43
Диаметр центрального проводника: 0,51 мм
Материал проводника: медь
Диаметр диэлектрика: 1,63 мм
Материал диэлектрика: PTFE - Фторопласт
Диаметр внешней оплетки: 2,18 мм
Материал оплетки: луженая медь
Диапазон рабочих температур: -45° +100° C
Электрические характеристики кабеля CF086-50
Граничная частота: 63 ГГц
Максимальная рабочая частота: 40 ГГц
Коэффициент укорочения: 1.43
Относительная диэлектрическая проницаемость: 2.07
Импеданс: 50±2 Ом
Номинальная погонная емкость: 95 пФ/м
Номинальная погонная индуктивность: 0.23 мкГн/м
Сопротивление центрального проводника по постоянному току: 210.6 Ом/км
Сопротивление оплетки по постоянному току: 33.5 Ом/км
Сопротивление изоляции: 1000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
Эффективность экранирования (максимальная): 100 дБ
Напряжение пробоя оболочки: 3000 В
Механические характеристики кабеля CF086-50
Минимальный радиус изгиба (однократно): 6,5 мм
Минимальный радиус изгиба (многократно): 25 мм
Вес: 17 кг/км
Таблица затухания для коаксиального кабеля CF-086-50
Частота, МГц Затухание, дБ/100м 500 49
1000 72
2000 107
3000 135
5000 180
7000 217
10000 266
15000 334
18000 370
20000 393
