Кабель радиочастотный коаксиальный 10D-FB CCA 50 Ом, черный, 100 м.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ МАРКИ 10D

• Низкий коэффициент затухания, сравнимый с показателями фидеров 1/2″ SF. Благодаря низким потерям, этот провод пригоден для кабельных трасс протяженностью свыше 30 м, что востребовано при установке усиливающего оборудования на коммерческих объектах;
• Гибкость и удобство монтажа, особенно в сравнении с более толстыми фидерами. Кабель 10D-FB подходит для монтажа в помещениях и на улице, что делает его пригодным не только для профессионального и промышленного, но также для бытового использования;
• Сопротивление 50 Ом, необходимое для надежной передачи сигнала сотовой связи. Благодаря унифицированному импедансу, при использовании с сотовым оборудованием не возникает рассогласование, которое может привести к потере мощности;
• Практичность и универсальность: совместимость со стандартными разъемами N-type, широкий диапазон рабочих температур (от -40°C до +70°C), а также устойчивость к ультрафиолету и осадкам.

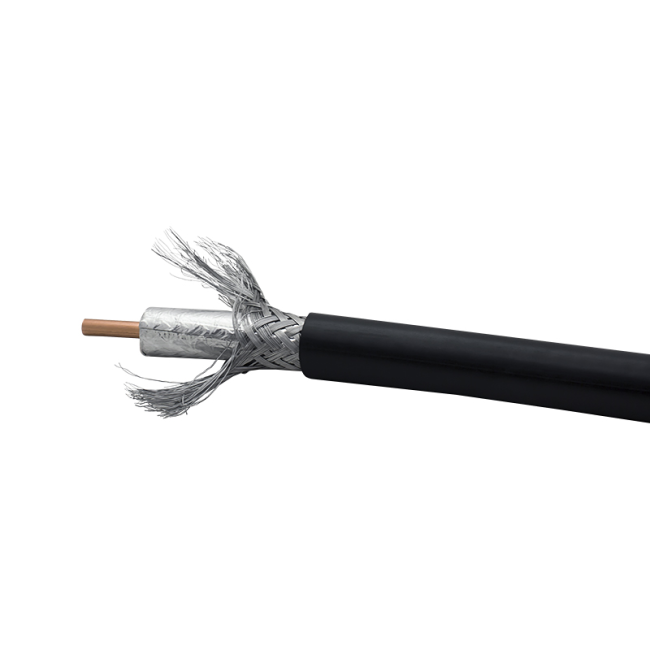

СТРУКТУРА КАБЕЛЯ: ПРОВОДНИК, ДИЭЛЕКТРИК, ЭКРАН, ОБОЛОЧКА

Провод 10D имеет самую классическую коаксиальную структуру и состоит из нескольких «вложенных» друг в друга цилиндрических элементов. В центре кабеля находится проводящая жила Ø3,51 мм из алюминия, покрытого тонким слоем меди. Вокруг центрального проводника располагается слой диэлектрика (вспененный полиэтилен), который обеспечивает соосное расположение элементов. Затем следует внешний проводник (экран), который состоит из двух компонентов: фольги и плотной оплетки. Завершает структуру ПВХ-кожух черного цвета общим диаметром 12,9 мм.

Марка кабеля: 10D-FB CCA PVC

Центральный проводник (материал): алюминий, плакированный медью

Центральный проводник (диаметр): 3,51 мм

Изоляция (материал): вспененный полиэтилен

Изоляция (диаметр): 10 мм

Экран двойной: (алюминиевая фольга 80% и алюминиево-магниевая оплетка 120%)

Конфигурация оплетки: 216 x 0,15 мм

Диаметр экрана: 10,8 мм

Внешняя оболочка (материал): полихлорвинил (ПВХ)

Внешняя оболочка (диаметр): 12,9 мм

Цвет: черный

Волновое сопротивление: 50 ±3 Ом

Погонная емкость: 82 ±2 пФ/м

Скорость распространения: 80%

Возвратные потери: ≥ 20 дБ

Эффективность экранирования: ≥ 85 дБ

Сопротивление внутреннего проводника по постоянному току: 4 Ом/км

Сопротивление внешнего проводника по постоянному току: 13 Ом/км

Сопротивление изоляции: 5000 МОм/км

Испытательное напряжение изоляции: 3000В

Напряжение пробоя оболочки: 3000В

Затухание (на 100 м):

150 МГц: 3,70 дБ

280 МГц: 5,30 дБ

350 МГц: 6,10 дБ

400 МГц: 6,50 дБ

800 МГц: 9,60 дБ

900 МГц: 10,25 дБ

1200 МГц: 12,00 дБ

1500 МГц: 13,50 дБ

1800 МГц: 15,05 дБ

1900 МГц: 15,70 дБ

2000 МГц: 16,25 дБ

2500 МГц: 18,60 дБ

2700 МГц: 19,80 дБ

3000 МГц: 21,30 дБ

Минимальный радиус изгиба (однократный): 65 мм

Минимальный радиус изгиба (многократный): 200 мм

Усилие на разрыв: 1000 Н

Стойкость к сдавливанию: 20 Н

Рабочая температура: от -40°C до +70°C

Температура монтажа: от -20°C до +50°C

Температура хранения: от -40°C до +70°C

Вес: 16 кг / 100 м
