Кабельная сборка 5D-FB (UHF-female (SO239) - UHF-female (SO239), 25 метров

О кабеле:

Кабель имеет толщину примерно 7,58 миллиметров, сборка создана на кабеле 5D-FB CCA 50 Ом, материал оболочки - PVC. Диаметр центральной жилы - 1.8 мм, диаметр изоляции (не кабеля) - 4.9 мм, материал изоляции - вспененный полиэтилен, дополнительный экран из фольги, бренд Eletec.

Центральный проводник - омедненный, он же CCA (Copper Coated Aluminum - алюминий, плакированный медью), импеданс, он же сопротивление - 50 Ом. Оплетка - алюминиевые нити, коих не мало.
Мы используем хороший кабель для собственного производства, правда правда, мы его долго выбирали, у нас есть на него сертификаты.
Провод черный, уличный, матовый, гибкий (в пределах разумного, это всё же медь и алюминий, а не пластилин).

О пайке и сборке:
Центральные жили разъёмов уже припаяны. Для пайки используем 2в1 припой+канифоль, держится хорошо. Каждую сборку отзванием на предмет КЗ.
Кабельное кольцо обжато ручным кримпером для кабельных колец, в проводах потолще используем пресс-клещи, которые нужно держать двумя руками.
Все разъёмы - 50 Омные, мы проверили это своими радиолюбительскими штуками.
В завершении: провод с разъемом защищает специальная термоусадка, которую мы тоже выбирали себе для оптимальной работы.

Измерения:
Возвратные потери: >= 20 дБ
Эффективность экранирования: >= 75 дБ
Затухание (на 100 м):
150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ

Аннотация:

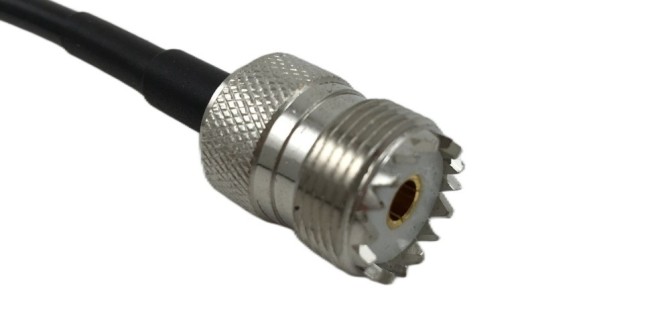

Кабельная сборка на кабеле 5D-FB, созданная нами с любовью к своему делу. Разъёмы - как в названии и на фото, мы сами делали каждую фотографию и много раз их проверяли.
Сборка подойдет для всего, если подойдут разъёмы. Если разъемы не подойдут - сборка достаточно прочна, чтобы сушить на ней бельё в тёплую погоду.
