Кабельная сборка RG-58 (TS9 - Null), 10 метров
- Обзор
- Характеристики
- Отзывы (0)
Внимание, разъём TS9 в данной сборке подключается только через переходник, это делается из за того, что на данный кабель не существует разъёма, позволяющего распаяться напрямую, разъём слишком мал. Изначально сборка паяется с разъёмом SMA-male, после чего интегрируется (накручивается, конечно) переходник SMA-female/TS9. Сборка поставляется вместе с переходником.
О кабеле:
Кабель имеет толщину примерно 5 миллиметров, по диаметру напоминает четырехпарную витую пару.
Кабельная сборка сделана на кабеле RG-58 с маркировкой RG-58 A/U MIL17 50 Ом, SOLID, экран 112%, бренд Eletec.
Центральный проводник - медь, она же CU, импеданс, он же сопротивление - 50 Ом. Оплетка - алюминиевые нити, коих не мало.
Мы используем хороший кабель для собственного производства, правда правда, мы его долго выбирали.
Провод черный, уличный, матовый, гибкий (в пределах разумного, это всё же медь и алюминий, а не пластилин).
О пайке и сборке:
Центральные жили разъёмов уже припаяны. Для пайки используем 2в1 припой+канифоль, держится хорошо.
Кабельное кольцо обжато ручным кримпером для кабельных колец, в проводах потолще используем пресс-клещи, которые нужно держать двумя руками.
Все разъёмы - 50 Омные, мы проверили это своими радиолюбительскими штуками.
В завершении: провод с разъемом защищает специальная термоусадка, которую мы тоже выбирали себе для оптимальной работы.
Измерения:
Возвратные потери: >= 20 дБ
Эффективность экранирования: >= 75 дБ
Затухание (на 100 м):
150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Аннотация:

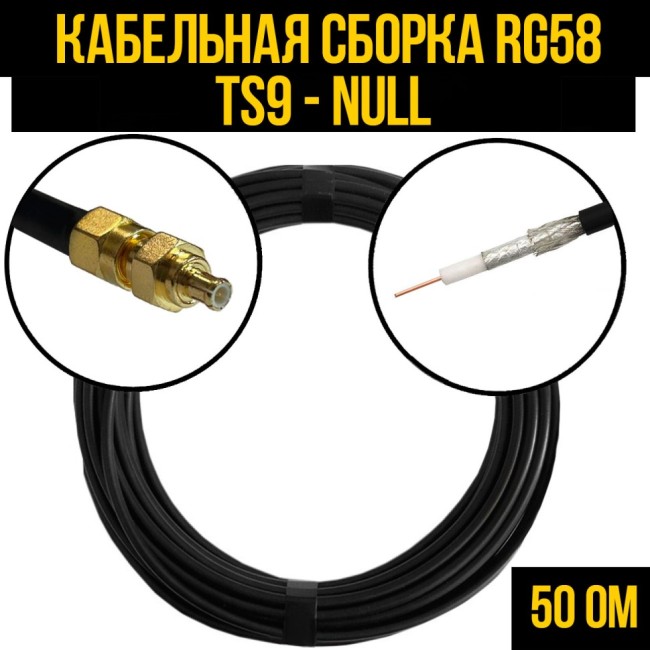

Кабельная сборка на кабеле RG58, созданная нами с любовью к своему делу. Разъёмы - как в названии и на фото, мы сами делали каждую фотографию и много раз их проверяли.
Сборка подойдет для всего, если подойдут разъёмы. Если разъемы не подойдут - сборка достаточно прочна, чтобы сушить на ней бельё в тёплую погоду.
